多线程中级篇(3) Java内存模型

Java内存模型

共享内存模型

什么是Java内存模型？Java内存模型就是Java Memory Model（以下简称JMM），是Java虚拟机规范的一部分。我们知道Java语言是跨平台的，所以JVM需要定义一个统一的规范，抽象规定Java程序如何访问内存，这就是JMM，具体讲就是JSR-133。注意，JMM不是JVM运行时数据区描述，那只是JMM的一小部分。

主内存和工作内存

JMM规定：变量存储在主内存（Main Memory）中，每个线程有自己的工作内存（Working Memory），线程工作内存中保存了变量在主内存的副本拷贝。主内存变量是多线程共享的，工作内存变量是各个线程独占的。线程工作时，从主内存复制变量到线程的工作内存，然后一直在工作内存中操作变量副本，最后再把工作内存中的变量值回写到主内存中。

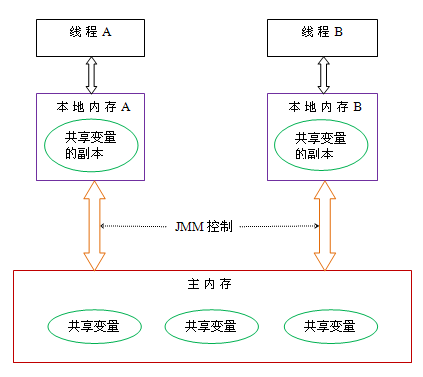

图1-Java内存模型

Java内存模型是一种共享内存模型：

线程只能直接操作工作内存，不能直接操作主内存；
每个线程只能访问自己的工作内存，不能访问其他线程的工作内存；
线程之间的数据通信必须通过主内存中转完成：线程1将工作内存变量写入到主内存，然后线程2再从主内存读取变量到工作内存，实现数据通信。

运行时数据区

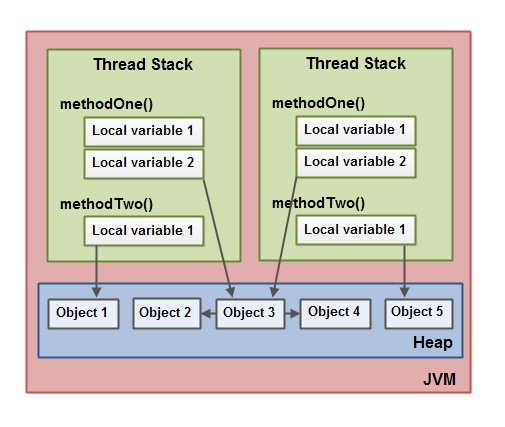

我们再来看一下JVM运行时数据区情况

所有原始类型的本地变量都直接保存在线程栈中，它们的值在各个线程之间是独立的；
堆包含了Java应用创建的所有对象信息，不管对象是哪个线程创建的（包括像Integer这样的原始类型封装类）；不管对象是属于一个成员变量还是方法中的本地变量，它都会被存储在堆中；
一个本地变量如果是原始类型，那么它全部存储到栈区；
一个本地变量也有可能是一个对象的引用，这种情况下：这个本地引用存储到栈中，对象本身存储在堆中；
static类型的变量以及类本身相关信息都存储在堆中。

硬件内存结构

前面把JAVA内存空间分为主内存和工作内存，或者分为栈和堆。无论那一种分法，都是逻辑上的概念，没有实际的物理存储空间与其一一对应。

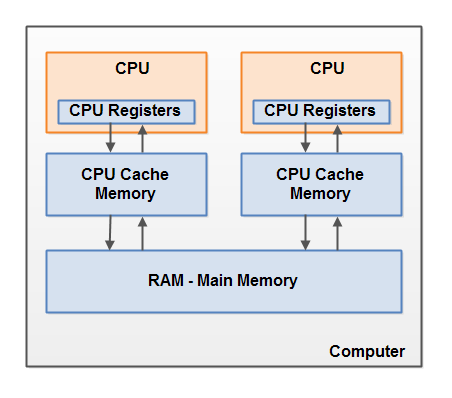

我们再来看一下硬件内存结构：从上往下，首先在CPU内部有一组CPU寄存器，CPU操作寄存器的速度要比操作主存快得多。再往下，在CPU寄存器和主存之间还有CPU缓存，CPU操作CPU缓存的速度快于主存但慢于寄存器，某些CPU可能有多级缓存层。最下面是计算机主存，也称作RAM，所有的CPU都能够访问主存，而且主存比上面提到的缓存和寄存器的存储容量大很多。从上往下，存储容量越来越大，访问速度越来越慢。

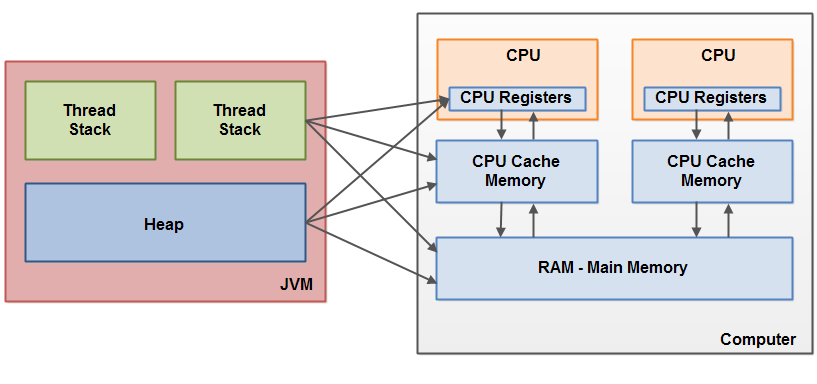

再重复一遍，主内存、工作内存、堆、栈只是逻辑上的概念，和物理存储空间没有关系，下图可以说明这一点：堆和栈空间都有可能在RAM或者Cache上。

内存指令

下面再来看看JMM定义的常见内存操作指令：

指令	作用域	说明
lock	主内存	把主内存中一个变量标识为线程锁定状态
unlock	主内存	释放主内存中一个变量的线程锁定状态
read	主内存	把一个变量从主内存传递到线程的工作内存中
load	工作内存	把read操作得到的变量值更新到工作内存的变量副本中
store	工作内存	把一个变量从线程的工作线程传递到主内存中
write	主内存	把store操作得到的变量值更新到主内存的变量中

JMM对于上述指令有如下规则：

read/load和store/write必须成对出现；
一个新的变量只能从主内存中诞生；
一个变量同一时刻只允许一个线程对其进行lock操作；
对一个变量lock操作之后会触发对它的read/load操作；
对一个变量unlock操作之前触发对它的store/write操作。

可见性和有序性

前面介绍了JMM共享内存模型的基本概念，共享内存模型需要解决并发过程中的原子性、可见性和有序性问题。

原子性（Atomicity）

原子性即不可拆分。JMM只保证像read/load/store/write这样很少的操作是原子性的，甚至在32位平台下，对64位数据的读取和赋值都不能保证其原子性（long变量赋值是需要通过两个操作来完成的）。简单说，int i=10; 是原子的；i = i + 1 不是原子的；甚至long v = 100L 也可能不是原子的。

可见性（Visibility）

可见性是指当一个线程修改了共享变量的值，其他线程能够立即得知这个修改。

有序性（Ordering）

有序性指程序的执行顺序与源码顺序一致，有序性和重排序相关，下面展开讲。

重排序

为提高性能，编译器和处理器可能会对指令做重排序，重排序有三种类型：

编译器重排序：编译器在不改变单线程程序语义的前提下，可以重新安排字节码的执行顺序；也就是编译生成的机器码顺序和源代码顺序不一样；
处理器重排序：现代处理器采用指令级并行技术将多条指令重叠执行，如果不存在数据依赖性，处理器可以改变语句对应机器指令的执行顺序；也就是CPU在执行字节码时，执行顺序可能和机器码顺序不一样；
内存重排序：由于处理器使用缓存和读/写缓冲区，这使得加载和存储操作看上去可能是在乱序执行。

编译器重排序和处理器重排序比较好理解，一个是源代码编译时调整了生成的机器码顺序，另外一个是执行时调整了机器码的执行顺序，内存重排序就不那么好理解了，下面展开一下。

内存重排序也可以认为是处理器重排序的一种。

内存重排序

内存访问速度虽然比硬盘访问速度快得多，但是和CPU处理器相比还是太慢。所以，现代操作系统中，CPU和内存之间还有会缓存。对于存储来说，访问速度最快的是CPU上的寄存器，速度最快，容量最小；接下来是CPU上的缓存（一般有二级缓存或者三级缓存），速度很快，容量较小；再往下是内存，速度较快，容量不小；最后是硬盘，速度最慢，容量最大。

有了缓存之后，CPU不会直接操作内存，CPU操作的是缓存，缓存数据何时更新到内存中由系统决定。所以，当我们在代码里面设置变量值的时候，只会更新写缓冲区的值，不会立即更新到内存中。这样，就可能出现先设置的值，后写入到内存的情况。

缓存中的数据与主内存的数据并不是实时同步的，各CPU（或CPU核心）间缓存的数据也不是实时同步的。这导致在同一个时间点，各CPU所看到同一内存地址的数据的值可能是不一致的。从程序的视角来看，就是在同一个时间点，各个线程所看到的共享变量的值可能是不一致的。

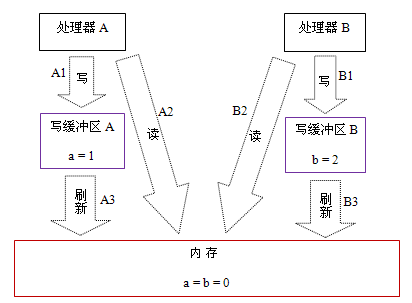

下面看一个具体的例子，线程1和线程2执行的代码如下，同时执行的话，输出结果是什么呢？

线程1	线程2
a = 1; // A1	b = 2; // B1
x = b; // A2	y = a; // B2

最终可能得到x = y = 0的结果，为什么呢？

开始a=b=0
执行语句A1，设置a=1，线程1的写缓存区中a=1，但是主内存中还是a=0
执行语句B1，设置b=2，线程2的写缓存区中b=2，但是主内存中还是b=0
执行语句A2，x=b，从主内存中读取b的值并赋值给x，x=0
执行语句B2，y=a，从主内存中读取a的值并复制给y，y=0
执行A3刷新线程1的写缓冲区，a=1
执行B3刷新线程2的写缓冲区，b=2

以线程1为例：源码顺序是A1->A2，但是由于写缓存区的存在（刷新之后A1语句才实际上起作用），导致时间上的执行顺序是A2->A1，这就是所谓的内存重排序。

什么时间刷新写缓存区数据到主内存中，是处理器自己决定的。Java本身是跨平台的，硬件无关的，所以对于Java来说就是随机的，不可控的。

怎么解决重排序问题呢？Java编译器通过插入内存屏障指令来禁止处理器重排序，这就是内存栅栏，也是volatile关键字实现的原理，我们后面再说。

我们再来看一个例子：线程1执行writer()方法，线程2执行reader()方法，结果怎样？

由于writer()方法中的A1和A2操作没有依赖关系，所以可能被重排序，先执行A2，再执行A1，这种情况下由于a=0，所以i=0；
reader()方法中的B1和B2操作是有依赖关系的，不会被重排序；但是为提高性能编译器和处理器可能会猜测执行，导致B2操作先执行，这样i还是等于0。

class ReorderExample {
  int a = 0;
  boolean flag = false;

  public void writer() {
    a = 1;                   // A1
    flag = true;             // A2
  }

  public void reader() {
    if (flag) {              // B1
      int i =  a * a;        // B2
    }
  }
}

解释一下猜测执行，纯属个人理解。操作系统有2个CPU执行reader()方法，为提高性能，可能CPU1执行if(flag) 另外一个CPU2同时执行int i=a*a ；如果flag=true，那么CPU2就提前执行了，缩短了执行时间；如果flag=false，那么CPU2的执行就是废操作。在单线程情况下，这么做最多只是浪费的CPU2的操作，但是还有一半可能提高了效率。但是多线程情况下，先执行if()语句内就可能引发事实上指令重排序问题。

先行发生原则

也叫happens-before原则。前面看到了各种重排序，我们怎么保证程序能够按照我们预期的顺序执行呢？所有的代码都添加volatile和synchronized吗？当然不是，实际上我们很少能够察觉到重排序，这就是先行发生原则起了作用。

Happens-before原则本身还是有些晦涩难懂，下面先列出其中几条重要的原则，后面再解读：

程序次序规则：在一个线程内，按照控制流顺序，控制流前面的操作先行发生于控制流后面的操作；
锁定规则：锁的unlock操作先行发生于后面对同一个锁的lock操作；
volatile规则：对一个volatile变量的写操作先行发生于后面对这个变量的读操作；
传递原则：如果A先行发生于B，B先行发生于C，那么A必先行发生于C。

来个例子分析一下，非常简单的get()和set()方法。如果线程1执行set(1)，同时线程2执行get()，那么线程2的get()方法返回值是1还是0？套用上面的happens-before原则，一个也套不上，所以结果是不确定的，可能是0，也可能是1。首先，set()和get()方法在两个线程中执行，所以程序次序规则不生效。其次，没有使用synchronized和volatile，所以接下来的两个原则也不生效。这个方法就是线程不安全的。

private int i = 0;
public void set(int i) {
    this.i = i;
}
public int get() {
    return i;
}

如果我们给变量i添加volatile关键字，就是线程安全的了。根据volatile规则，写操作先行发生于读操作，get()一定返回1。

private volatile int i = 0;

volatile语义

JMM是理论，最常见的实际应用就是volatile关键字了。

volatile关键字有两个作用：一是保证内存可见性，二是保证指令不会被重排序。这么说太抽象，下面解释一下：

可见性：volatile关键字保证如果一个线程修改了volatile变量的值，此后另外一个线程读取这个变量时，立即就能够读取到变化后的最新值；可见的意思就是一个线程对共享变量的修改，另外一个线程立即就能知道；
禁止进行指令重排序，为了提高性能，编译器生成的字节码顺序可能和我们编写的源代码顺序不一样，CPU执行顺序也可能和字节码顺序不一样，重排序会导致执行结果与预期不符，volatile关键字能保证对volatile变量的操作不被重排序，在它前面的代码先执行，在它后面的代码后执行。

三个主要特性：原子性、可见性和有序性，volatile保证可见性和有序性，单个volatile变量读写具有原子性，类似volatile++这种复合操作不具有原子性。

从内存语义的角度来说，volatile的写/读操作与锁的释放/获取有相同的内存效果：

当写一个volatile变量时，JMM会把该线程工作内存中的变量值刷新到主内存；
当读一个volatile变量时，JMM会把该线程工作内存中的变量值置为无效，从主内存中读取变量值；
当lock一个变量时，JMM触发read/load操作，从主内存读取变量值到线程工作内存中；
当unlock一个变量时，JMM触发store/write操作，讲线程工作内存中的变量值刷新到主内存。

简单说，volatile变量写操作立即刷新到主内存，volatile变量读操作从主内存。

volatile解决的是多线程之间读的可见性问题，如果只有一个线程写共享变量，多个线程读取共享变量，那么volatile可以保证读线程能够即使读取到共享变量的最新值，也就是说，一旦写线程修改了共享变量的值，那么读线程可以立即读取到最新的值，没有脏读。

但是，volatile不是用来解决多线程一起写的。只有在一种情况下，使用volatile多线程写共享变量不会出问题，那就是共享变量的新值与旧值没有关联，或者说新值是直接设置的，不需要通过旧值计算得到，这个时候即使有多线程写，volatile共享变量也是正确的。例如：用volatile boolean变量做标志位。

下面看看volatile底层如何实现可见性和有序性的，之前我们先了解一下内存栅栏。

内存屏障

内存屏障，也叫内存栅栏，英文名Memory Barries。编译器生成机器码时在指定位置插入内存屏障指令禁止重排序，简单说：内存屏障或者内存栅栏是一组指令，起到类似路障的作用。

JMM有四类内存屏障指令：

内存栅栏指令	使用	说明
LoadLoad	Load1; LoadLoad; Load2;	确保Load1操作早于Load2操作
StoreStore	Store1; StoreStore; Store2;	确保Store1操作早于Store2操作
LoadStore	Load1; LoadStore; Store2;	确保Load1操作早于Store2操作
StoreLoad	Store1; StoreLoad; Load2;	确保Store1操作早于Load2操作

好像不太好懂，我来解读一下。以StoreLoad为例，store的意思是把线程工作内存中变量回写到主内存中，load的意思是从主内存中读取变量到线程工作内存中生成变量副本。store早于load也就是告诉处理器看到StoreLoad指令时，立即把缓存中的数据回写到主内存中，然后再从主内存中读取数据，我理解就是强制回写缓存的意思。

处理器实际操作时只识别StoreLoad指令，不会区分缓存中哪个变量是volatile变量，而是立即把缓存中的所有变量都回写到内存中。

注意：这里线程工作内存和缓存的概念要区分清楚。缓存是物理存在的，可能是CPU的寄存器、一级缓存、二级缓存或者三级缓存；工作内存是JMM的虚拟概念，不直接对应物理存在，工作内存可能是寄存器，也可以是CPU上的二级缓存。

可见性实现

volatile在编译器层面的语义如下：

在每个volatile写操作的前面插入一个StoreStore屏障，后面插入一个StoreLoad屏障；
在每个volatile读操作的后面插入一个LoadLoad屏障和一个LoadStore屏障。

这么说可能还是太抽象，我们结合代码实例看一下，下面set()和get()方法在两个线程中同时执行，我们期望get()方法返回结果3。

private boolean volatile flag = false;
private int value = 0;
private int a = 0;
private int b = 0;
public int get() {
  if(flag) {
    value = a + b;
  }
  return value;
}
public void set() {
  a = 1;
  b = 2;
  flag = true;
}

如果flag变量没有volatile关键字修饰，那么这里存在可见性问题：

flag变量在主内存中创建，初始值为false；
set()线程启动，从主内存读取flag=false到工作内存，然后在工作内存中设置flag=true；
get()线程启动，从主内存读取flag变量，由于此时set()线程还没有将flag变量回写到主内存中，所以get()线程读取到flag=false，最后返回value=0

使用volatile关键字后，set()方法在flag = true; 之后插入了StoreLoad内存屏障指令，意思是说在后面的load操作前先执行store操作，相当于立即执行store操作刷新主内存，这就保证主内存flag变量值立即变为true。

StoreStore;
store(flag = true);
StoreLoad;

get()方法在读取flag变量之后插入了LoadLoad和LoadStore内存屏蔽指令，意思说在后面的读写操作前先执行load操作，相当于立即执行load操作从主内存读取变量flag。

load(flag);
LoadLoad;
LoadStore;

根据先行发生原则，volatile变量的写操作先于读操作，所以并发时能够保证先执行store(flag=true)，将主内存中的flag变量更新为true，然后load(flag)从主内存中读取最新的flag变量值。

有序性实现

还是上面的例子，如果flag变量没有volatile关键字修饰，那么这里存在有序性问题，在两种情况下执行get()方法时可能返回value=0：

set()方法被重排序，先执行了flag=true ，这个时候get()开始执行，读取到flag=true ，但是set()方法还没有执行a=1; b=2; ，所以get()返回0
get()方法猜测执行，先执行了value=a+b，然后再判断if(flag)，同样也会返回0

使用volatile关键字后，set()方法在flag = true; 之前插入StoreStore内存屏障指令，把a=1和b=2先于flag=true刷新到主内存中，阻止了第一种重排序的情况。

store(a = 1);
store(b = 2);
StoreStore;
store(flag = true);
StoreLoad;

get()在读取flag变量后插入LoadLoad内存屏障指令，保证load(flag)操作先于load(a)和load(b)，阻止了第二种重排序的情况。

load(flag);
LoadLoad;
LoadStore;
load(a);
load(b);

synchronized语义

从语义的角度来看，synchronized和volatile是相似的。

当线程释放锁时，JMM会把该线程工作内存中的共享变量的最新值刷新到主内存中；
当线程获取锁时，JMM会把该线程工作内存置为无效，从主内存中去读取共享变量的最新值。

上述语义保证了可见性。

synchronized的执行过程如下：

获得锁；
清空线程工作内存中的共享变量；
从主内存拷贝共享变量的最新副本到线程工作内存；
执行synchronized语句块内代码；
将线程工作内存中共享变量的值刷新到主内存；
释放锁。

与volatile对比

相同点

都解决了多线程下内存可见性问题；
从内存可见性角度看，volatile读操作相当于加锁，volatile写操作相当于解锁；

不同点

volatile不能保证共享变量相关操作的原子性，应用场景受限；volatile使用不如synchronized广泛；
volatile不加锁，比synchronized轻量级，效率更高；能用volatile时尽量用volatile；

final语义

final关键字保证构造函数中对final成员变量的赋值操作不会重排序到构造函数之外，没有final关键字的成员变量赋值操作就没有这个保障了。

什么意思？构造函数也可以分为两步：第一步，创建对象，所有成员变量赋默认值；第二步，执行构造方法给成员变量赋值。多线程情况下，可能出现第一步完成，第二步执行前就读取成员变量的情况。但是如果成员变量是final的，JMM可以保证在第一步就给final成员变量赋值。
